Se recomiendan 32 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 3 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).
*El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.
Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.
Recomendaciones
Asegúrese de que la instalación sea realizada por un profesional capacitado
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo ( no realiza el trabajo de pintura de la torre)
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
Diagrama Representativo: Instalación de Retenida Versión 2.0
Kit de audioportero analógico manos libres diseñado para instalaciones residenciales y comerciales de pequeña escala. El sistema permite comunicación bidireccional entre frente de calle y hasta cuatro estaciones interiores, con capacidad de apertura de cerradura desde el exterior mediante salida de relay con contactos COM y NO. La arquitectura analógica de cuatro hilos con cable calibre 18 reduce
Caja Condulet FS de 3/4' (19.05 mm) fabricada en aluminio fundido a presión con acabado de pintura electroestática epóxica-poliéster polimerizada. Diseñada para instalaciones eléctricas industriales y comerciales que requieren protección contra intemperie cuando se utiliza con tapa y empaque apropiados. Su configuración de cuatro bocas (1 superior, 2 inferiores, 1 posterior) permite distribución v
Cremallera de acero al carbono de alta resistencia diseñada para sistemas de automatización de puertas corredizas. Fabricada con precisión mecánica para módulo 4, garantiza acoplamiento óptimo con motores de piñón de este estándar. Sus dimensiones de 1000 x 30 x 10 mm permiten instalaciones estructuralmente sólidas en diversos tipos de portones industriales, comerciales y residenciales. La venta p
El lector ZKQR500 es un dispositivo de control de acceso de nueva generación que combina lectura de códigos QR y tarjetas RFID en una sola unidad compacta. Diseñado para entornos profesionales que requieren alta concurrencia, ofrece velocidad de escaneo optimizada y alta tasa de reconocimiento. Su salida Wiegand configurable permite integración directa con controladores de acceso existentes, mient
Cremallera cuadrada de precisión diseñada para sistemas de automatización de puertas corredizas en entornos residenciales, comerciales e industriales. Fabricada en acero galvanizado por electrólisis con sección de 22 x 22 mm y peso de 3.10 kg/m, proporciona una estructura robusta capaz de soportar cargas de hasta 3000 kgf. Los tramos modulares de 1 metro (3.3 pies) permiten adaptar la longitud tot
Comentarios (0)
Su agradecimiento a la reseña no pudo ser enviado
Reportar comentario
¿Está seguro de que quiere denunciar este comentario?
Reporte enviado
Su reporte ha sido enviado y será considerada por un moderador.
Su reporte no pudo ser enviado
Escribe tu opinión
Reseña enviada
Su comentario ha sido añadido y estará disponible una vez sea aprobado por un moderador.
Su reseña no pudo ser enviada

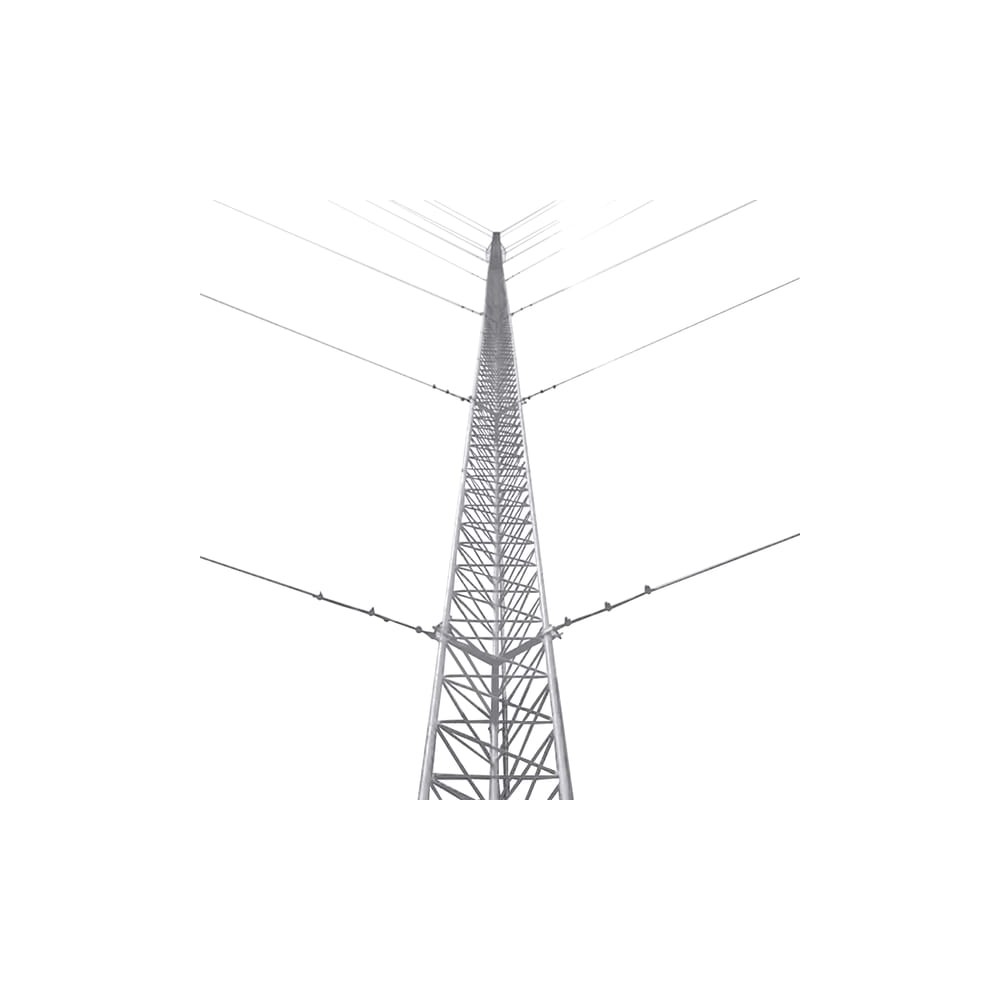

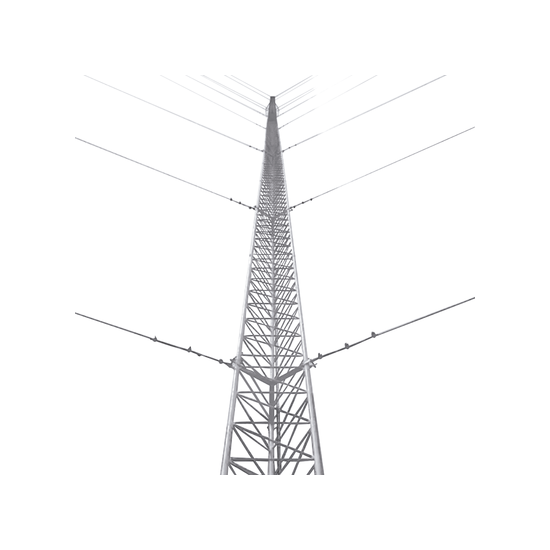

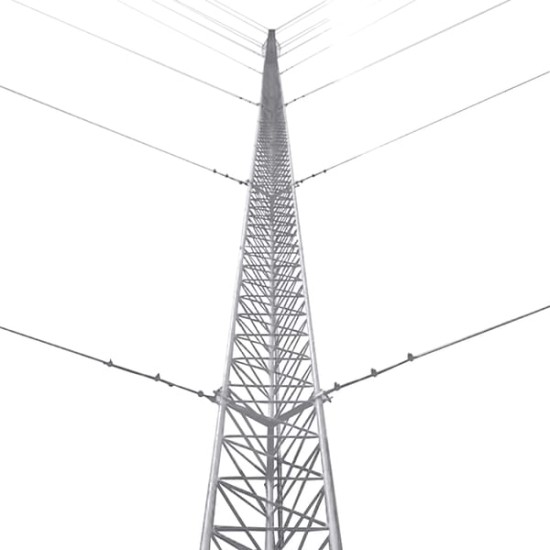

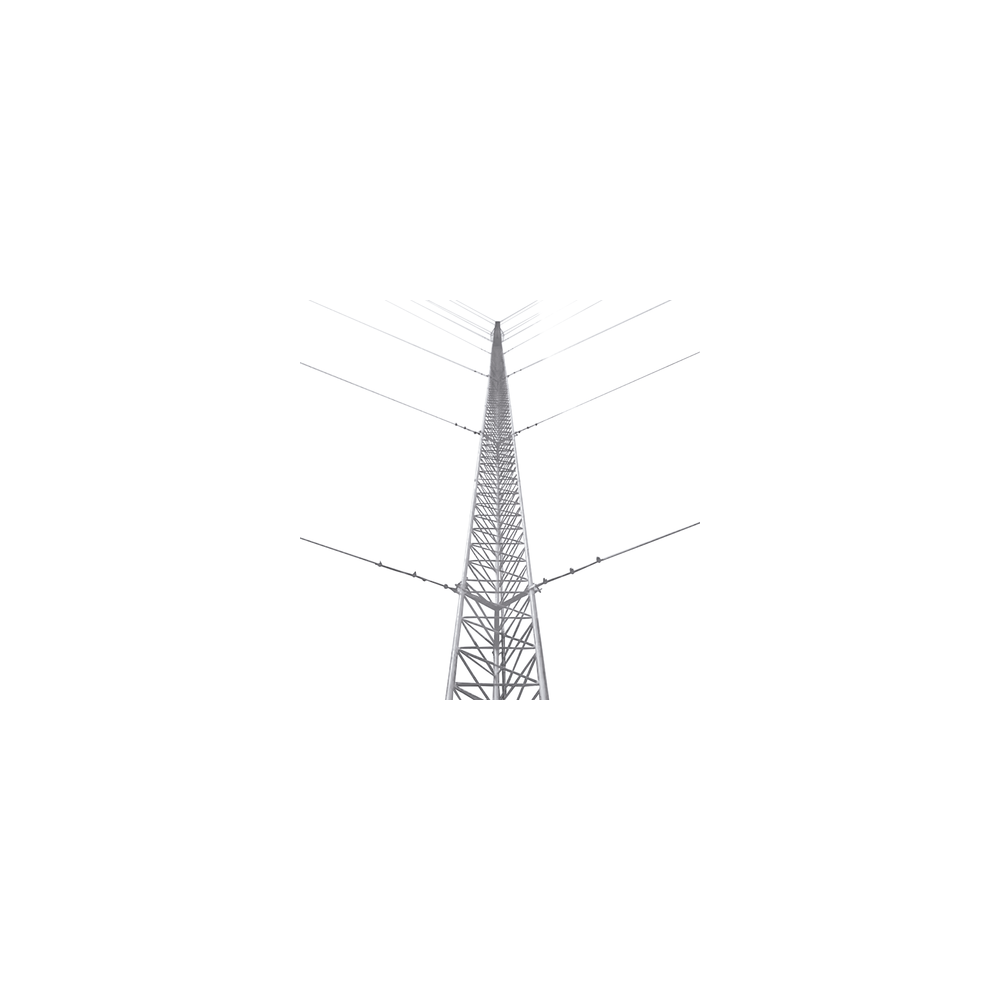

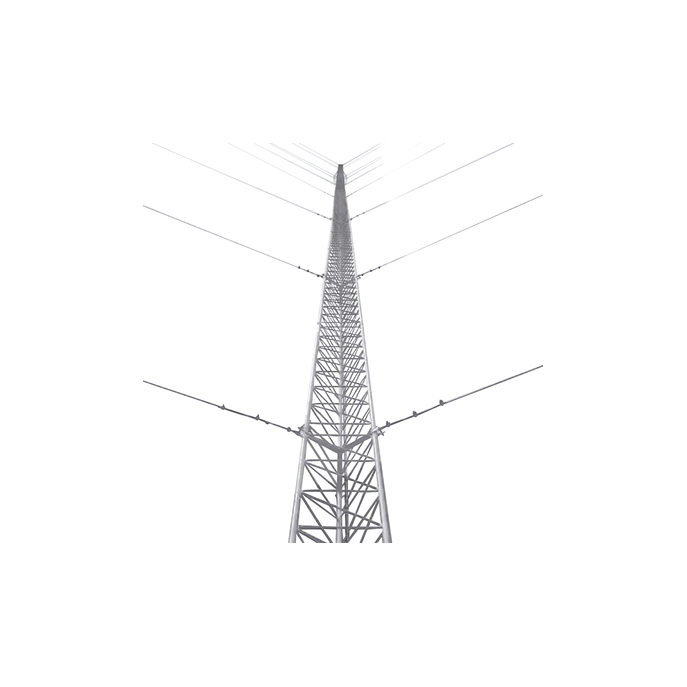

Kit de Torre Arriostrada de Piso de 6 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
