No incluye cable de retenida. Se recomiendan 95 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 6 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).
*El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.
Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.
Recomendaciones
Asegúrese de que la instalación sea realizada por un profesional capacitado
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo ( no realiza el trabajo de pintura de la torre)
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
Diagrama Representativo: Instalación de Retenida Versión 2.0
Soporte trasero diseñado para brindar anclaje estructural robusto en motores de automatización de la serie 400/422/S418 de FAAC. Fabricado en acero inoxidable de alta calidad, ofrece durabilidad excepcional incluso en condiciones ambientales desafiantes. Su diseño compacto permite una integración eficiente en espacios reducidos, mientras que su construcción de alta resistencia garantiza la estabil
Placa de pared vertical universal diseñada para la instalación de módulos keystone en infraestructuras de red residenciales y comerciales. La superficie pintable permite personalizar el acabado para lograr integración estética con cualquier tipo de decoración interior. El sistema de montaje en caja de una sola gang simplifica la instalación en gangboxes estándar, reduciendo el tiempo de despliegue
Controlador de acceso especializado para sistemas de elevadores que gestiona el acceso a pisos mediante autenticación biométrica, tarjeta o credencial numérica. Permite configurar restricciones temporales por usuario y fecha, integrándose a infraestructuras de seguridad corporativa mediante comunicación en red TCP/IP o bus RS485. La arquitectura modular con tarjetas de expansión EX16 permite adapt
Los cables de parcheo de categoría 6/clase E con diámetro reducido están construidos con cable de cobre de par trenzado sin blindar (UTP) de calibre 28 AWG, ofreciendo una solución compacta y flexible para entornos de alta densidad de conexiones. Los plugs modulares RJ45 de alto rendimiento garantizan inserciones repetidas con pérdida mínima de calidad de señal. Disponibles en múltiples longitudes
Botón de salida de emergencia con texto en español diseñado para entornos industriales y comerciales exigentes. Incorpora un diseño curvo patentado que elimina la activación accidental, reduciendo interrupciones operativas y falsas alarmas. La tapa protectora de policarbonato súper resistente proporciona una barrera física adicional contra impactos, mientras que el sello hermético 3R garantiza la
Comentarios (0)
Su agradecimiento a la reseña no pudo ser enviado
Reportar comentario
¿Está seguro de que quiere denunciar este comentario?
Reporte enviado
Su reporte ha sido enviado y será considerada por un moderador.
Su reporte no pudo ser enviado
Escribe tu opinión
Reseña enviada
Su comentario ha sido añadido y estará disponible una vez sea aprobado por un moderador.
Su reseña no pudo ser enviada

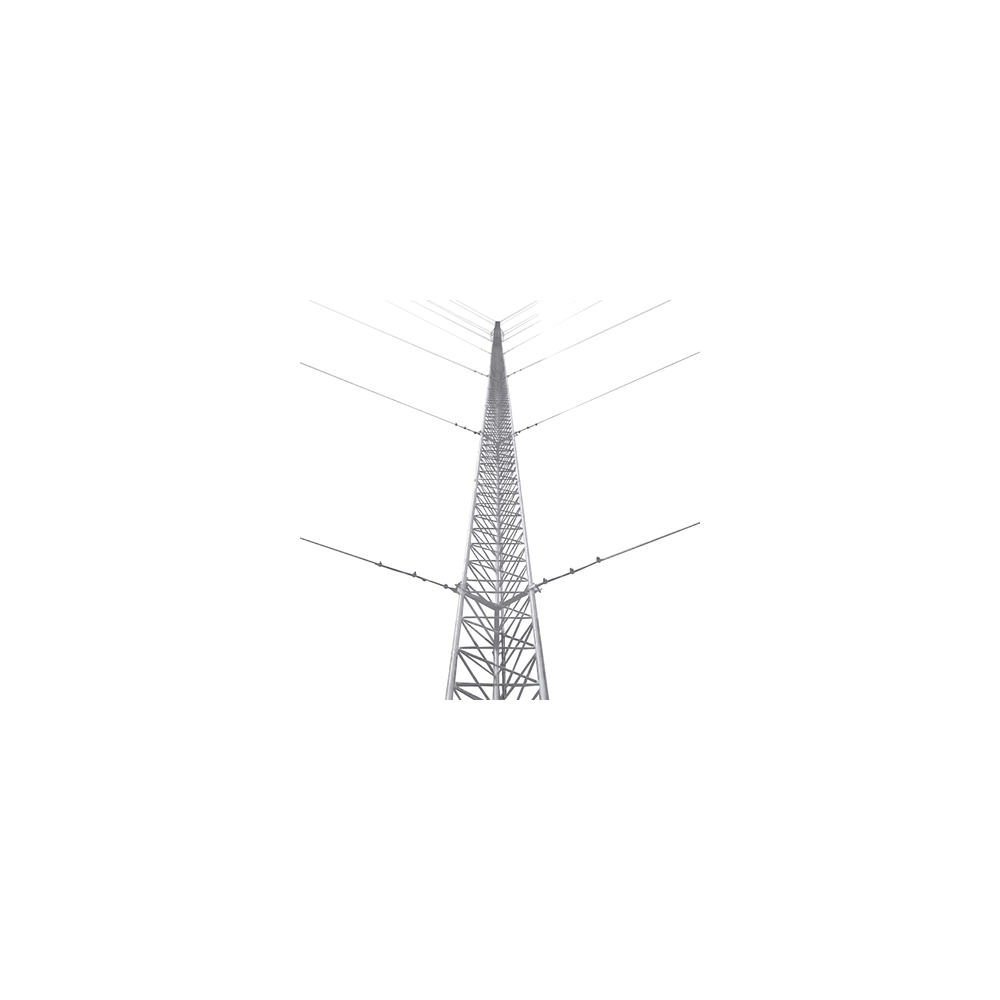

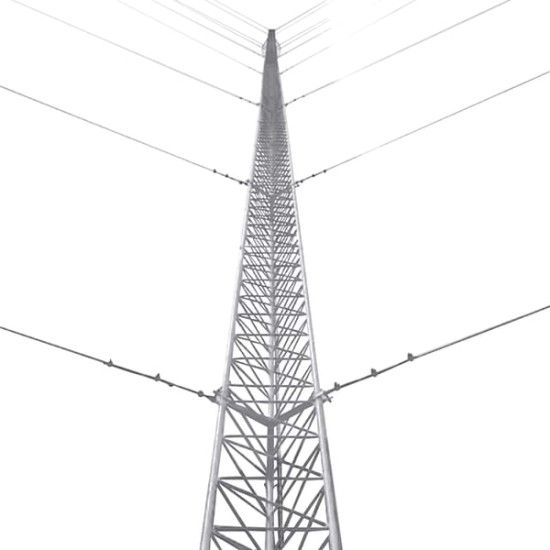

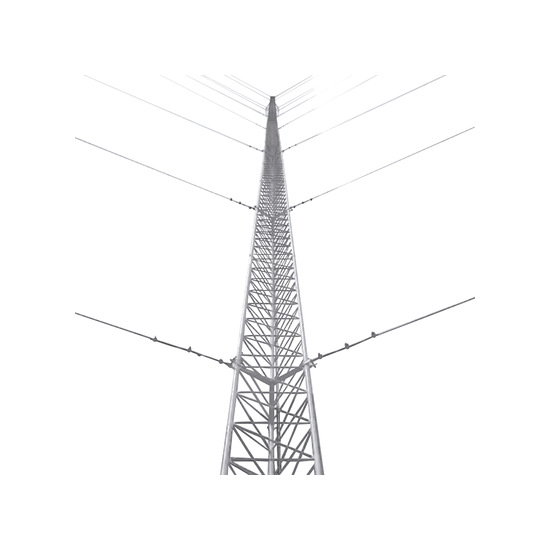

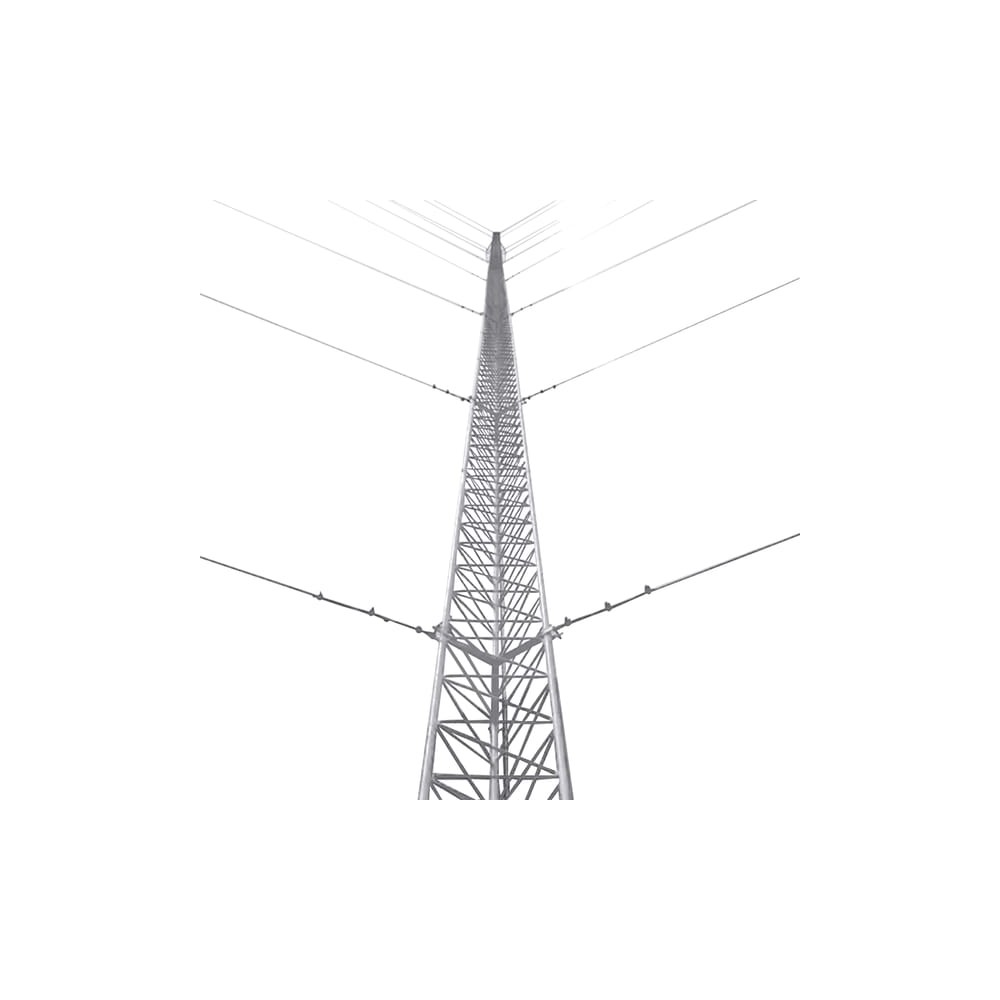

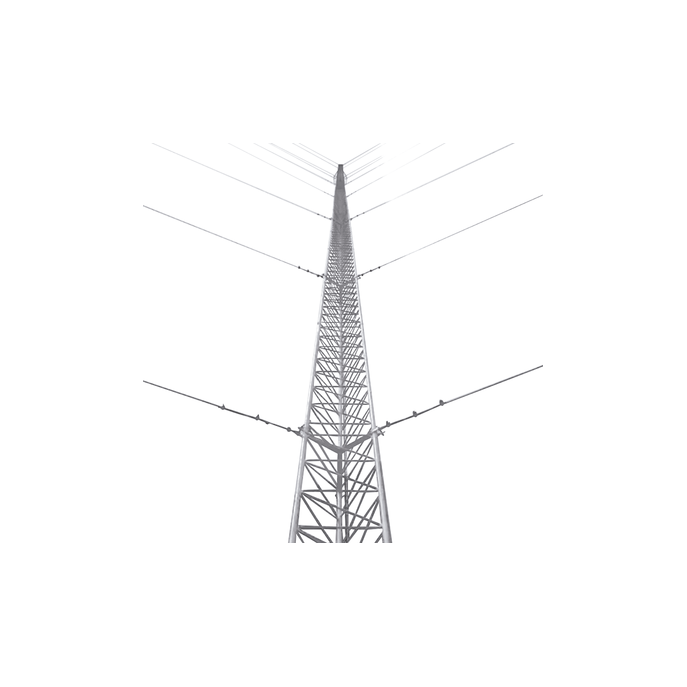

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
