No incluye cable de retenida. Se recomiendan 20 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 3 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).
El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.
Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado para Torre(No incluido)
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos. *Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguienteDIAGRAMA.
Recomendaciones
Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo ( no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Diagrama Representativo: Instalación de Retenida Versión 2.0

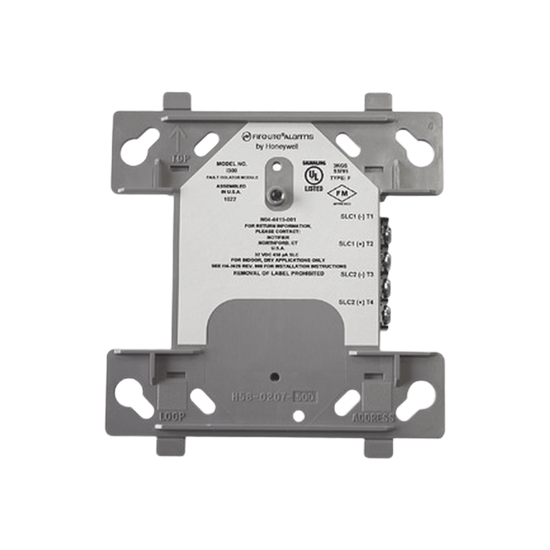

El módulo aislador de fallas I300 está diseñado para integrarse en lazos SLC de paneles de detección de incendio direccionables, proporcionando protección activa contra cortocircuitos de cable a cable. Su función principal consiste en aislar automáticamente la sección comprometida de la falla, garantizando que los dispositivos ubicados en tramos no afectados mantengan la comunicación y operativida

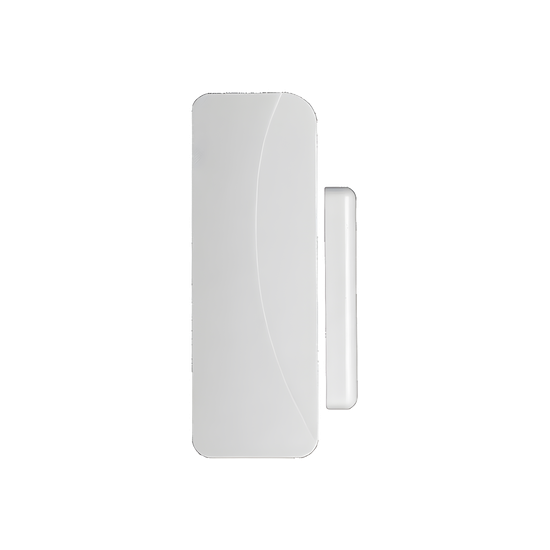

El sensor de puerta/ventana LongLife es un transmisor compacto diseñado para detectar aperturas y cierres en puertas y ventanas, generando alarmas cuando el imán se separa del sensor. Integra una batería con vida útil de hasta 10 años que minimiza los ciclos de mantenimiento preventivo, y transmisiones inalámbricas cifradas mediante AES-128 que aseguran la integridad de la señal contra escuchas y
GRANDSTREAM GWN7701PA, Switch No administrable, 8 puertos GigaEth, 8 puertos con PoE 802.3 af/at, fuente interna de 145w, hasta 30w máximo por puerto PoE, MDI/MDIX automático, gabinete para escritorio o pared
GWN7700MP, Switch No Administrable, 5 puertos ethernet 100/1000/2500Mbps, 4 puertos con PoE af/at hasta 30w, 1 puerto SFP+, MDI/MDIX automático, fuente 60w, gabinete metálico para escritorio o pared
Keystone jack Cat6A con terminación toolless para instalación sin herramientas especializadas. Permite terminar cables Ethernet Cat6A de forma limpia mediante mecanismo snap-in en paneles de parcheo o placas de pared compatibles. Diseñado para despliegues de infraestructura de red donde se requiere agilidad en la instalación y mantenimiento de conexiones de alta velocidad. El formato keystone está
Comentarios (0)
Su agradecimiento a la reseña no pudo ser enviado
Reportar comentario
¿Está seguro de que quiere denunciar este comentario?
Reporte enviado
Su reporte ha sido enviado y será considerada por un moderador.
Su reporte no pudo ser enviado
Escribe tu opinión
Reseña enviada
Su comentario ha sido añadido y estará disponible una vez sea aprobado por un moderador.
Su reseña no pudo ser enviada

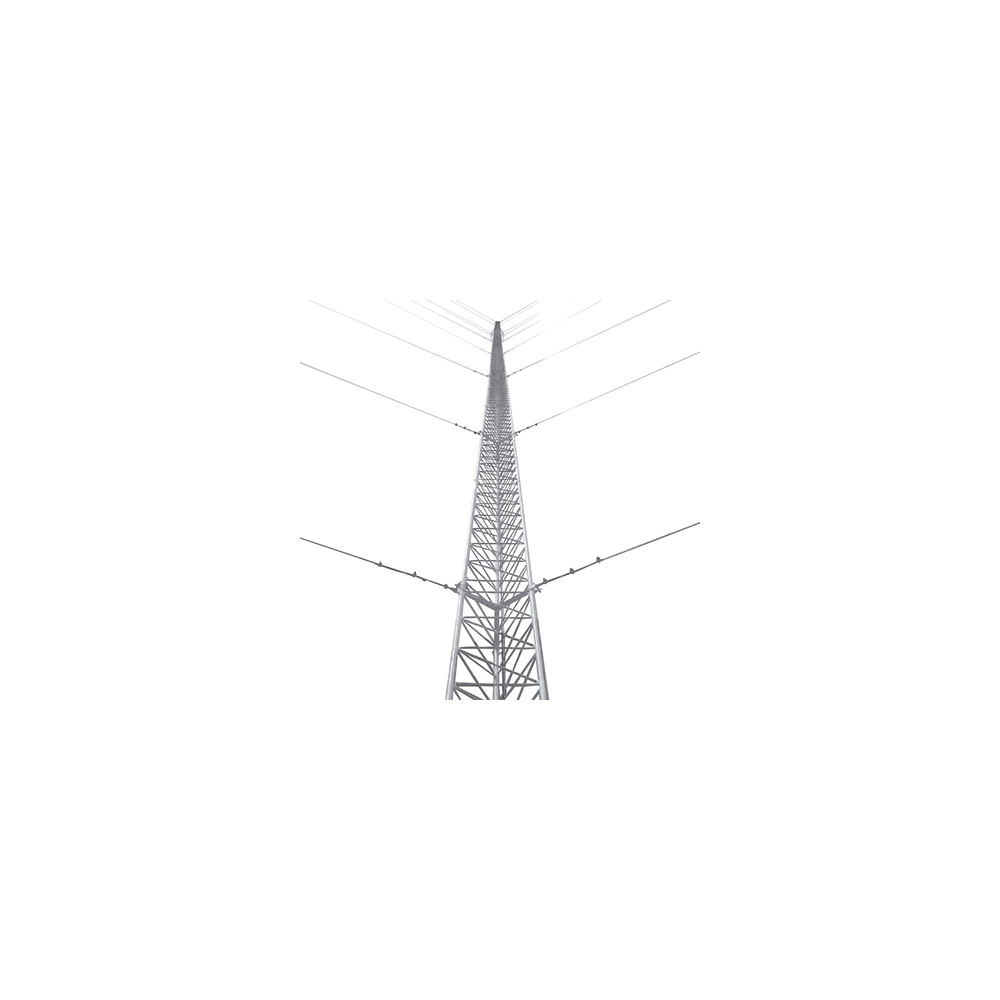

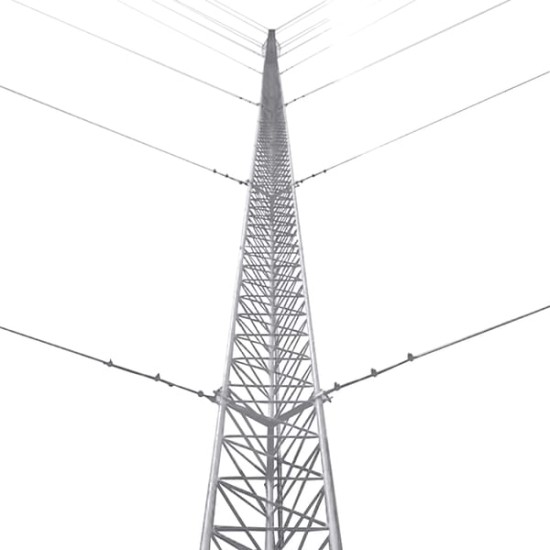

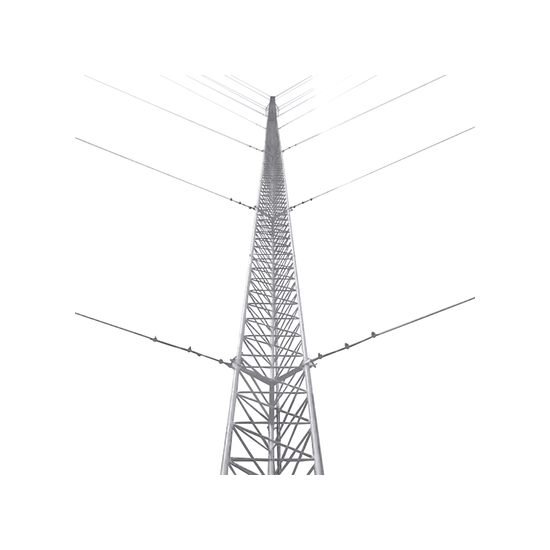

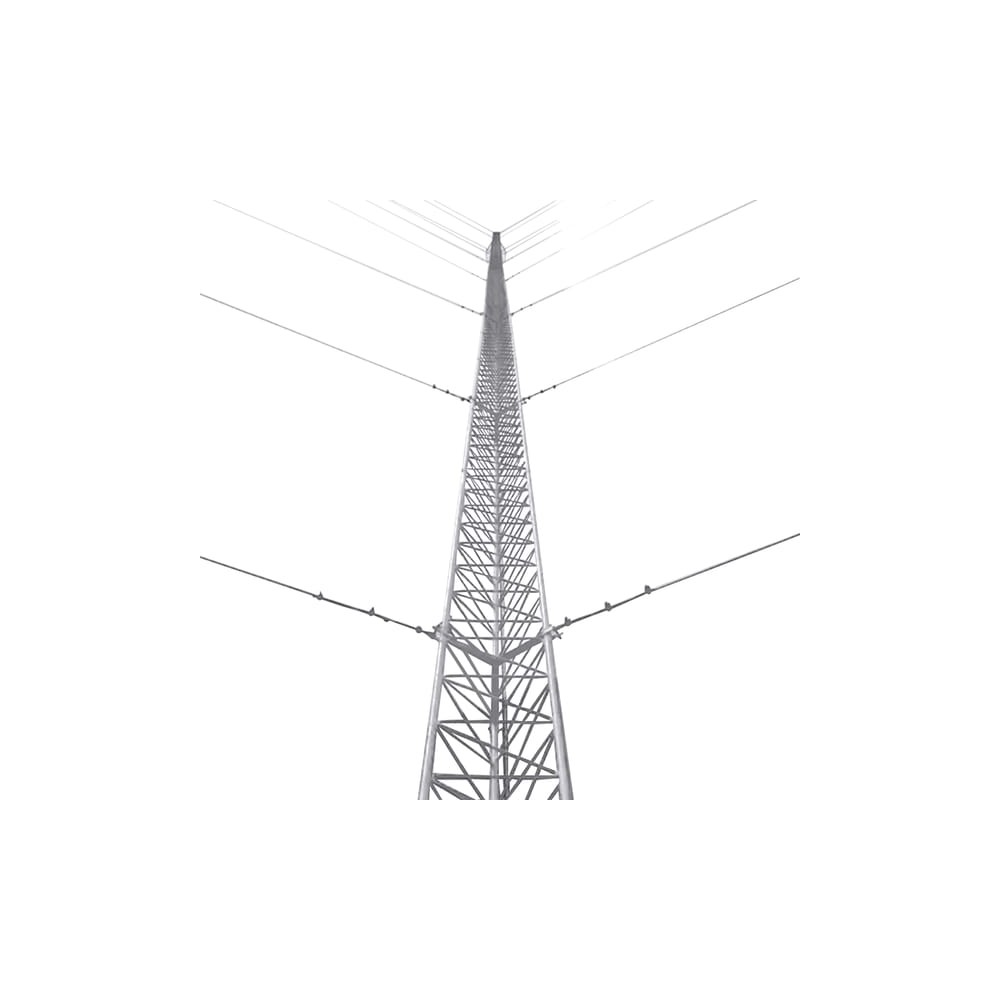

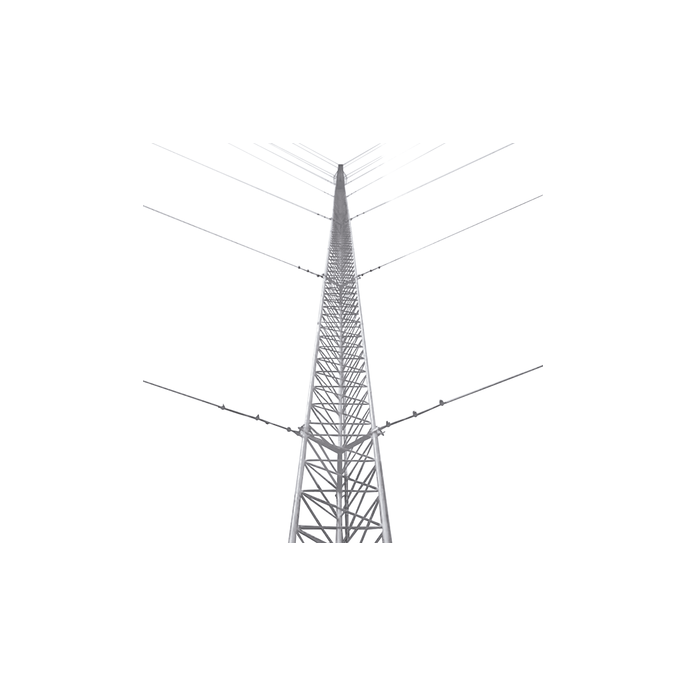

Kit de Torre Arriostrada de Piso de 3 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
