Cable fotovoltaico de cobre desnudo tipo PV con sección de 6 mm² (10 AWG), diseñado para interconexión de módulos solares, string boxes e inversores en instalaciones fotovoltaicas de media y gran escala. El conductor flexible de 76 hilos de 0.30 mm permite doblado y rutado en canalizaciones y estructuras de seguimiento sin fatiga del material. El aislamiento de polietileno reticulado (XLPE) proporciona estabilidad dieléctrica a 1000/2000 Vcc, resistencia térmica hasta 120°C y comportamiento elástico preservado a temperaturas de -40°C. La formulación del compuesto incluye estabilizadores contra radiación UV, ozono atmosférico e hidrólisis, condiciones típicas de exposición prolongada en campo abierto. Cumple con normativas IEC 60232-1, IEC 60232-24 y UL 4703, facilitando la homologación de proyectos con requerimientos de certificación internacional.
Características Generales
• Material conductor: Cobre desnudo suave, 76 hilos × 0.30 mm
• Sección nominal: 6 mm² / Calibre AWG: 10
• Diámetro exterior del conductor: 6.82 mm
• Tensión máxima de operación: 1000 / 2000 Vcc
• Color de aislamiento: Rojo
• Rango térmico de operación: -40°C a 120°C
• Resistencias: UV, ozono, hidrólisis
• Estándares: IEC 60232-1, IEC 60232-24, UL 4703
• Vida útil esperada: Superior a 25 años
• Presentación: Carrete de 500 m (1640.4 ft)
Desempeño Eléctrico y Mecánico
Tipo de conductor: PV Material: Cobre desnudo suave Construcción: 76 × 0.30 mm Sección: 6 mm² (10 AWG) Diámetro exterior: 6.82 mm Tensión máxima: 1000 / 2000 Vcc Temperatura operación: -40°C a 120°C Resistencia UV: Sí Resistencia ozono: Sí Resistencia hidrólisis: Sí Flexibilidad bajo cero: Mantenida a -40°C
Especificaciones Físicas y de Cumplimiento
Color externo: Rojo Aislamiento: Polietileno reticulado (XLPE) Vida útil esperada: > 25 años Estándar IEC 60232-1: Cumple Estándar IEC 60232-24: Cumple Estándar UL 4703: Cumple Rendimiento a prueba de fuego: Documentado
Contenido del Paquete

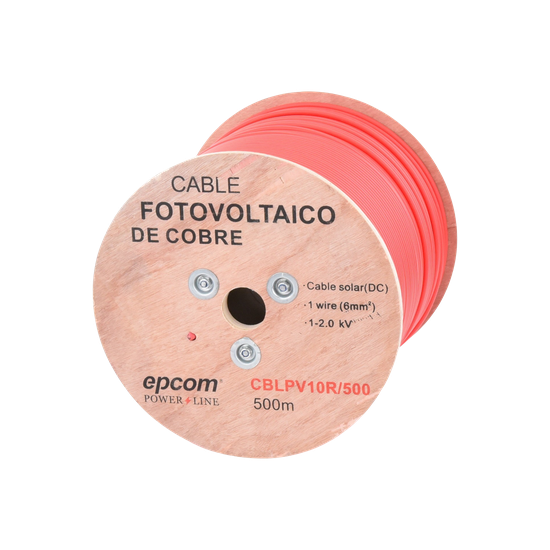

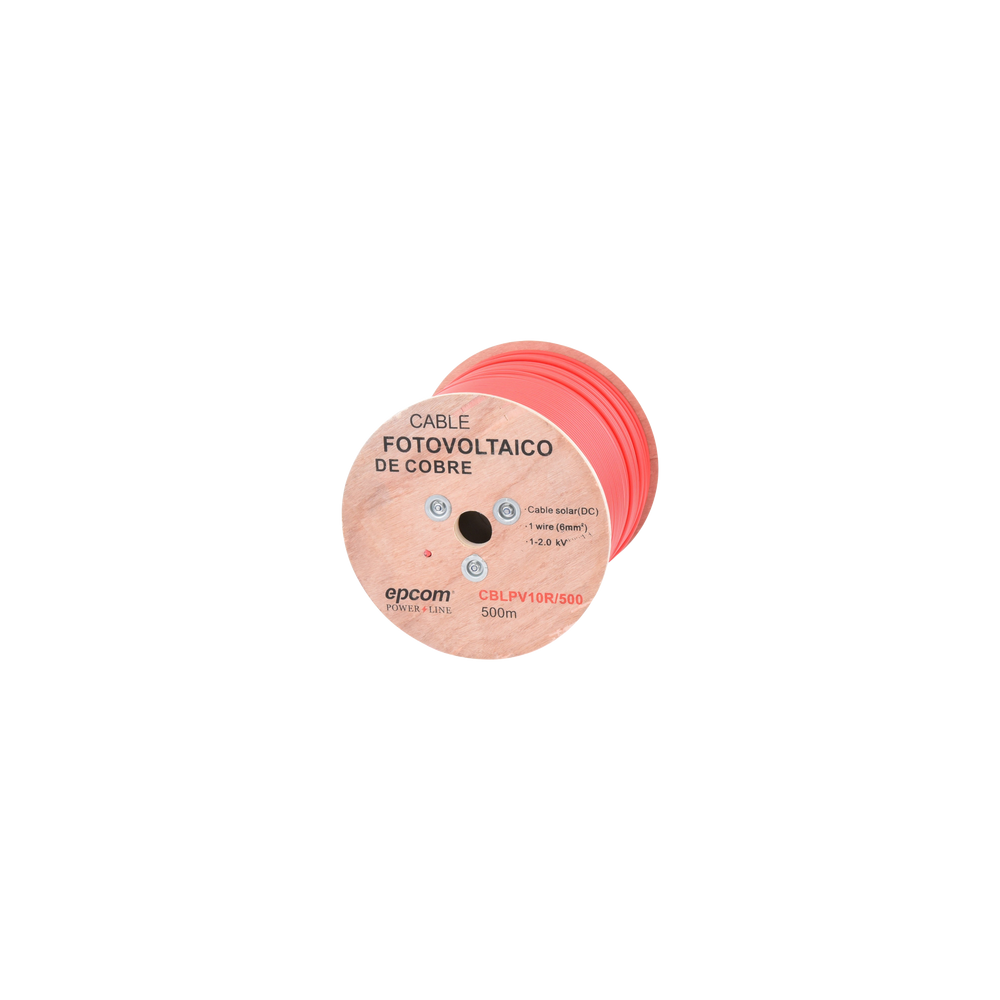

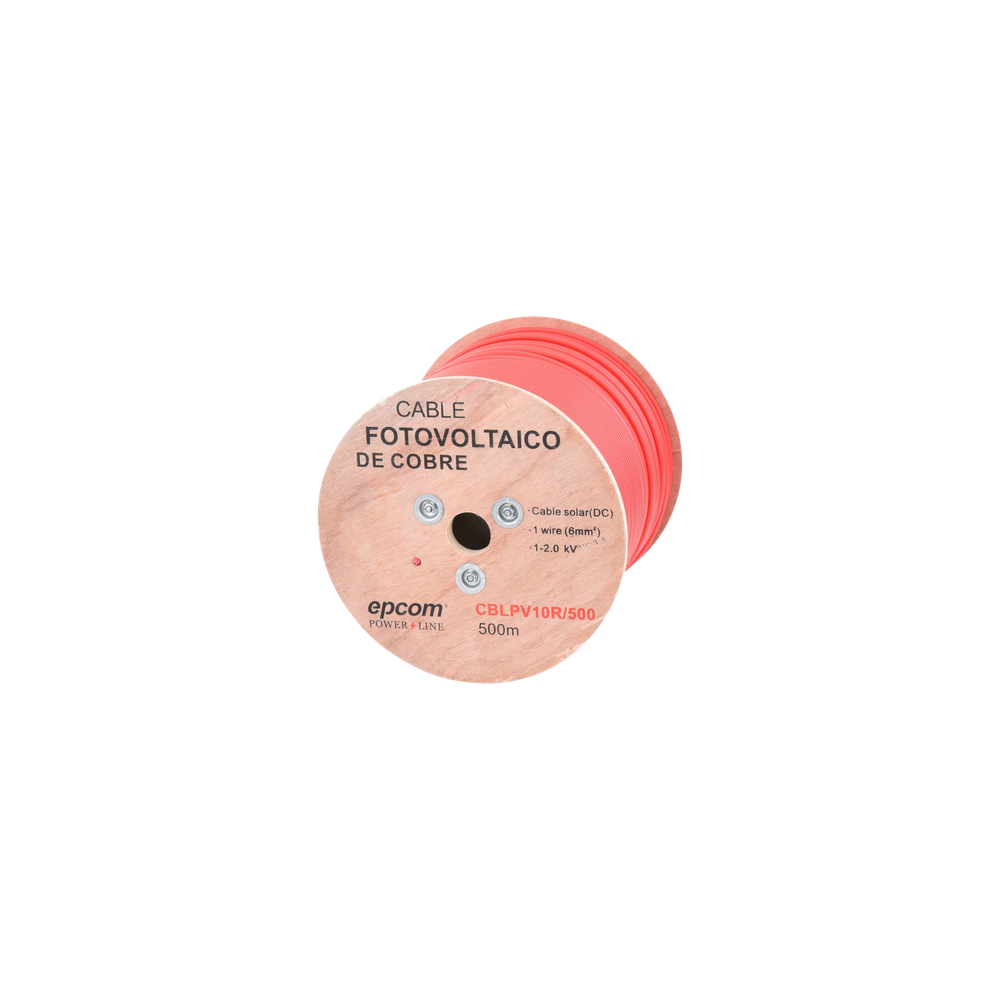

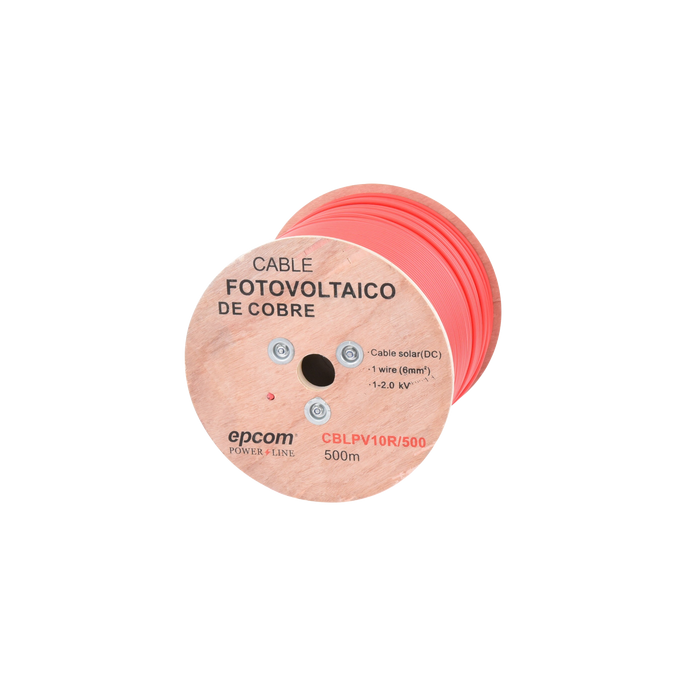

Carrete de cable fotovoltaico rojo Longitud: 500 m (1640.4 ft) Sección: 6 mm² (10 AWG) Conductor: Cobre tipo PV
Conductor flexible de 76 hilos de cobre para instalación en trayectorias complejas
Aislamiento XLPE reticulado para vida útil superior a 25 años en campo
Operación dual 1000/2000 Vcc compatible con string boxes y conectores MC4
Resistencia a hidrólisis para ambientes de alta humedad y condensación
Mantenimiento de flexibilidad a -40°C para montajes en zonas de heladas
Cumplimiento IEC 60232-1, IEC 60232-24 y UL 4703 para proyectos con requisitos internacionales
